一、概述

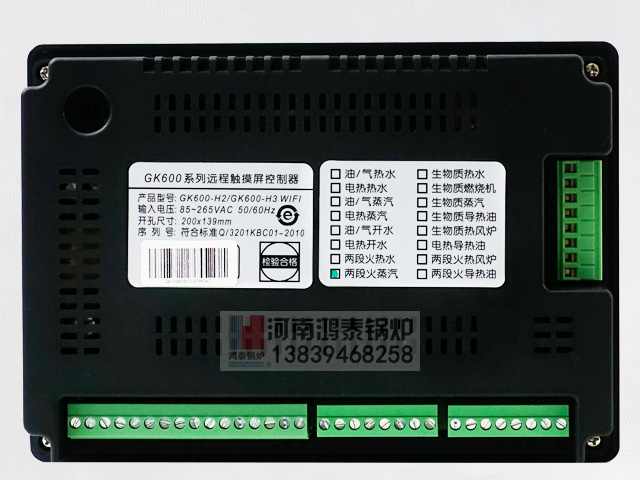

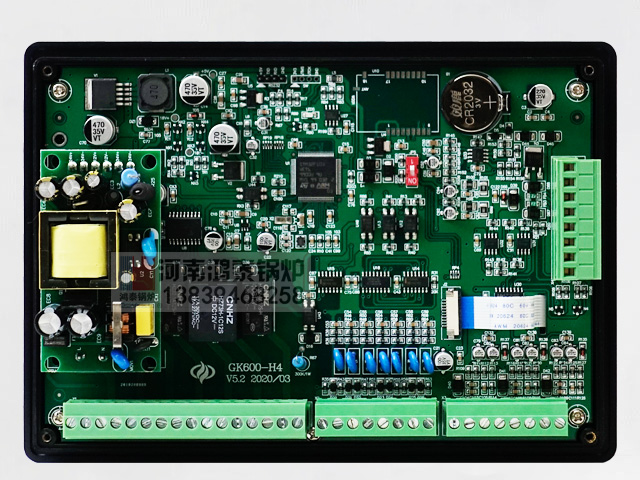

GK600-H3系列智能鍋爐控制器以Cortex-M3處理器為核心，以彩色觸摸屏作為人機界面，具有文字、圖形、動畫等顯示功能。適用于燃油/燃?xì)?、生物質燃料、電加熱的蒸汽鍋爐、熱水鍋爐、開水鍋爐，燃燒機、熱風爐、導熱油爐的自動控制?？刂破鞑捎肁RM技術，實現了多種參數的精密測量、定值調節。其結構緊湊、操作方便、信息豐富，具有自動化程度高、抗干擾能力強、可靠性高等優點。本說明書適用于燃油/燃?xì)鈨啥位鹫羝仩t。
二、主要技術指標
2.1 輸入
■ 一路水位檢測
■ 三路壓力開關檢測
■ 1路溫度檢測,量程:0～400℃ ( PT100 )
■ 燃燒器故障信號輸入(AC220V有效)
2.2 輸出
■ 二路220VAC/10A輸出容量(給水泵、備et)
■ 二路220VAC/10A輸出容量(啟停、大小火轉換)
■ 一路220VAC/10A輸出容量(故障報警輸出)
2.3 顯示方式
■ 7.0寸超大高清彩色LCD顯示屏
■ 匹配高靈敏度電容觸摸屏
2.4 使用條件
■ 電源：交流220V±10%(50Hz)
■ 功耗：≤12W
■ 工作環境：環境溫度0～45℃ 相對濕度≤90%
■ 外形尺寸：高×寬×深 = 211×150×51mm
■ 開孔尺寸：高×寬 = 199+1×138+1mm
三、基本操作
3.1參照接線圖正確接線，接通電源，控制器打開，顯示屏點亮控制器自檢，3秒后進入待機狀態。
3.2待機狀態按 鍵，屏幕上系統狀態顯示“運行”，控制器按所選控制要求運行。
3.3運行狀態按 鍵，屏幕上系統狀態顯示“待機”，控制器切換到待機狀態。
3.4切斷電源，顯示屏熄滅。
四、手動操作
4.1控制器處于待機狀態時，按 進入手動界面，可實現關聯設備的手動操作。
