YLZK-E2系列鍋爐電腦控制器功能配置說明書

(EB02E以上版本適用)

一． 基本配置設置

當控制器處于待命狀態時，長按“設置”鍵5秒，發出持續兩秒的長鳴聲，松開“設置”鍵，在此長鳴聲消失之前，再按“設置”鍵，則進入基本設置界面。繼續按“設置”鍵，可按次序進入各設置項，序號在左側顯示；當最后一項參數設置完畢后，再按“設置”鍵，上述各參數被保存并，并進入待命狀態。

按“+”鍵或“-”鍵，可修改具體的參數值。

YLZK-E2系列鍋爐電腦控制器通用使用說明書

目錄及注意事項

一、概述

二、安裝接線

三、顯示

四、基本操作

五、參數設定

六、運行與控制

七、報警和連鎖保護

八、異常處理及故障排除

附表、附圖

感謝您使用本公司產品，為了正確使用本機并充分發揮效用，請您在使用之前務必仔細閱讀說明書！

開箱檢查：

◇ 觀察產品包裝箱上標示的規格、型號，確認和您定購的相符

◇ 按裝箱單核對產品、附件的規格、數量

◇ 確認本機在運輸過程中沒有損壞

◇ 有任何問題請在3日內與本公司聯絡。如在收到貨物7日內未與本公司書面聯絡，則視同您已認可。超過此限，恕不受理。

安全注意

◇ 本機必須由具有相應資格的專業技術人員按說明書安裝

◇ 安裝使用的配件必須符合國家電氣標準

◇ 確認電源電壓在規定的范圍之內，保證良好的接地

◇ 不能將強電接入弱電信號輸入端

◇ 在雷擊災害高發地區應使用防雷模塊對控制器進行保護

售后服務

◇ 在您遇到問題或設備故障時，請及時與我公司用戶服務部門聯系。請您在反映問題時盡量說明：產品的型號、編號、配件、鍋爐生產廠、購買日期、使用情況、具體故障現象

◇ 在正常安裝、使用的情況下，本機自出廠之日起12個月內發生質量問題實行在廠免費保修。超過保修期后視情況需收取相應費用

◇ 如出現以下問題，應由用戶承擔相關費用：① 使用不當造成的人為損壞    ② 自然災害及污染等造成的損壞    ③ 電源電壓異常、電路連接不當等造成的損壞

使用條件

◇ 環境溫度：0 ～ 45 ℃

◇ 大氣壓力：86 ～ 106 Kpa

◇ 相對濕度：< 90 %（無結露）

◇ 額定電源電壓：220V AC，頻率：50Hz

◇ 電源電壓范圍：額定值的90% ～ 110%

◇ 強電線路和連接傳感器等的弱電線路必須分別穿管走線，否則控制器可能無法正常工作

◇ 溫度傳感器原配接線需延長時，應使用屏蔽線

一、概述

YLZK系列鍋爐電腦控制器是我公司吸收國外先進技術，結合國內鍋爐控制的實際需要和具體應用，采用現代電腦控制技術，而推出的新一代燃油燃氣鍋爐電腦控制器。適用于燃油燃氣鍋爐、電加熱鍋爐、蒸汽鍋爐、承壓熱水鍋爐、常壓熱水鍋爐和導熱油鍋爐的自動控制，具有鍋爐水位控制、爐水溫度控制、蒸汽壓力控制、極限低水位報警和聯鎖保護、蒸汽壓力超高報警和聯鎖保護等自動控制功能。具有可靠性高、自動化程度高、使用方便、操作簡單、功能豐富、控制靈活、造型美觀、品種齊全、性能價格比高等優點。

本說明書包含了YLZK-E2系列控制器所有支持的控制類型的描述，對于具體型號的控制器，并不一定完全具有本說明書描述的功能。因此，在閱讀完該說明書后，還應詳細閱讀具體型號控制器的《快速操作指南》。

二、安裝接線

2.1 安裝方法

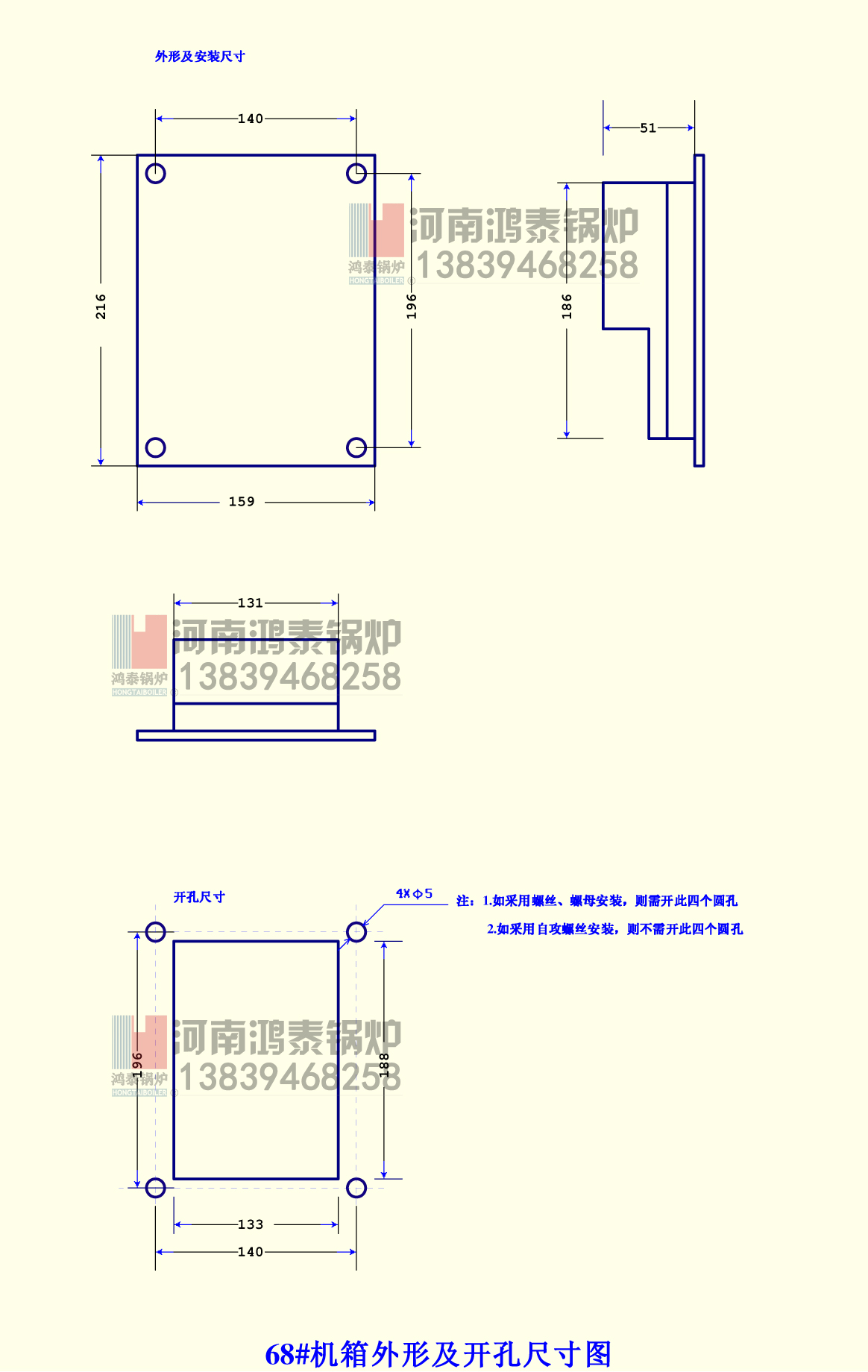

①按“外形及開孔尺寸圖”開安裝孔，將需接電線從開孔處穿出。

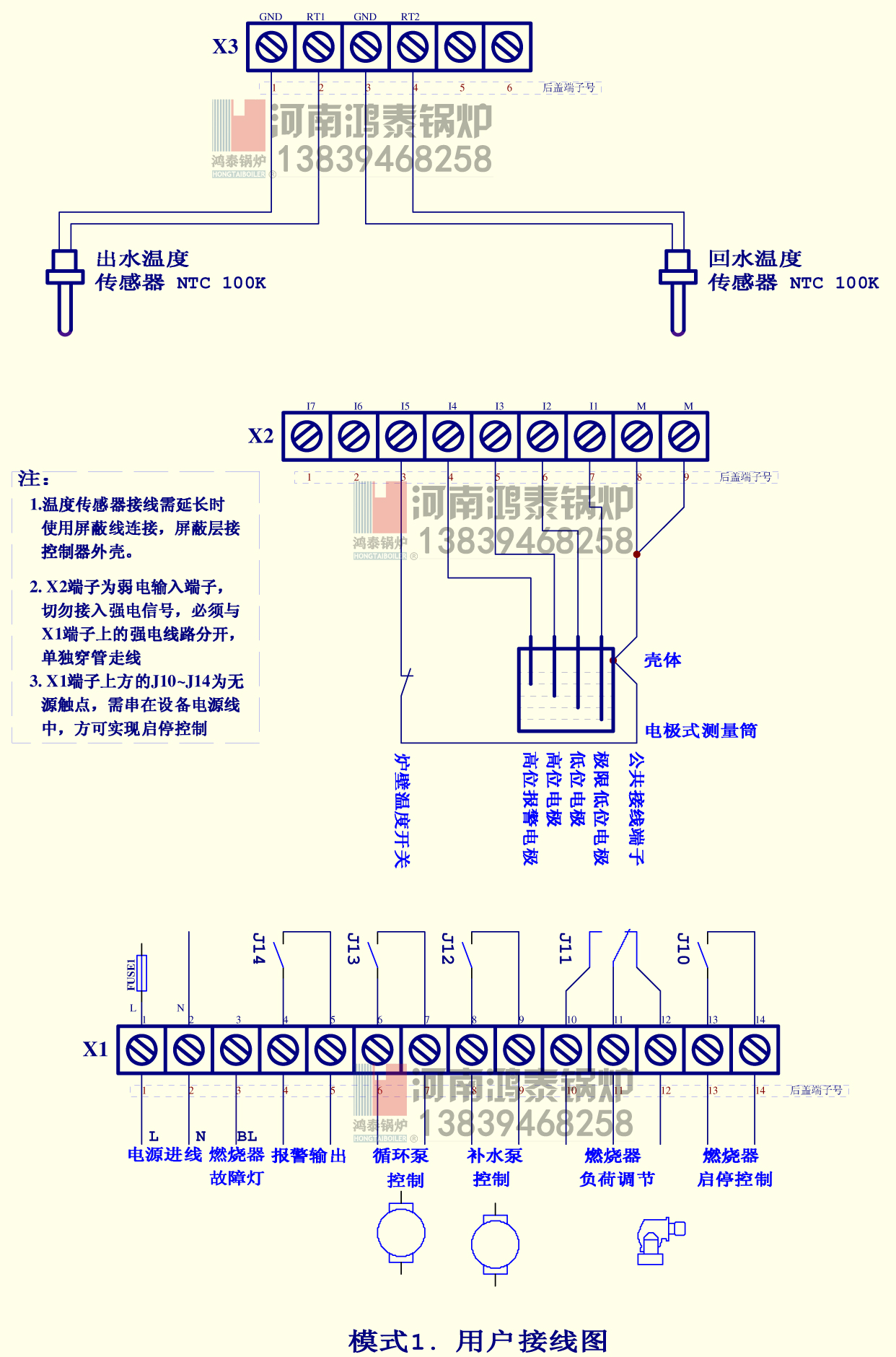

②按“用戶接線圖”將所需接入的各強、弱電線分別與控制器相應端子連接。

③將控制器裝入安裝孔。

④如需檢修控制器，可將端子方便地拔出，不用拆除接入的電線；當將端子插入控制器時，應確保接插到位。

2.2 輸入信號（可能的輸入信號）

2.2.1 接線

輸入信號的接線請使用0.3mm2的銅質多股軟導線，應盡可能使用屏蔽電纜。屏蔽電纜的屏蔽層(銅網)請接在安裝立柱上，并通過螺絲與線路板壓緊。

2.2.2 溫度傳感器

使用熱敏電阻（NTC）作為溫度傳感器，分度號為：R（25℃）=100K，B（25℃/50℃）=3950K。

2.2.3 壓力傳感器

壓力傳感器使用壓力控制器(壓力開關)、電接點壓力表。請將壓力控制器的常閉觸點(壓力低于低整定值時該觸點閉合；壓力高于高整定值時該觸點斷開)接入控制器。

當壓力傳感器為壓力變送器時，本控制器支持4～20mA的輸入信號，但訂貨時需做說明。此時應將電路板上相應通道的撥碼開關調至電流側（I1或I2側），并需設置量程。

2.2.4 水位傳感器

水位傳感器使用水位電極。水位電極是利用水的導電性測量水位的傳感器，當水位高于電極時，電極通過水和測量筒殼體之間形成回路；當水位低于電極時，電極和測量筒殼體之間沒有回路?？刂破魍ㄟ^檢測該信號得到水位狀態。

水位電極的公共端請務必接在測量筒的殼體上，切不可接在鍋爐殼體或不銹鋼外包上，更不能接在電源零線上！雖然這樣接線有時也能夠使控制器檢測到水位，但會使水位檢測的可靠性和穩定性下降，甚至可能燒毀控制器輸入電路。

應注意保持水電極絕緣體部分的清潔，水垢或其他污物可能使電極兩端的絕緣性能降低，導致控制器無法分辨水位(由于絕緣性能降低，電極和公共端之間始終存在回路，控制器檢測到的信號就會始終顯示有水)。

2.2.5 爐壁溫度開關

爐壁溫度開關應緊貼鍋爐殼體(保溫層內)固定，當爐壁溫度高于整定值時，溫度開關觸點信號斷開。該信號反映鍋爐水位是否低于傳感器安裝位置，是否可能存在干燒現象，可以作為極限低水位保護的備份，進一步提高鍋爐運行的安全性。

2.2.6 燃燒器故障信號

當燃燒器程序控制器檢測到燃氣壓力異常、鼓風機風壓異常、火焰中斷或未點燃等異常，會立即停爐保護，鎖定程控器，并在燃燒器故障燈信號上輸出220伏電壓信號。控制器檢測到該信號后，聯鎖關閉水泵等受控設備，在屏幕上顯示報警信息并發出聲光報警，提示司爐人員及時處理。

2.3 控制輸出

2.3.1 接線

控制輸出線請根據受控電器的功率選用適當截面積的銅質多股軟導線，應注意端子接線的牢靠，否則通電后容易導致端子發熱燒毀。

請與傳感器弱電信號線分開穿管，走線中也應避免與傳感器弱電信號線平行。必須平行走線時，請將2個線束間隔15cm或更大距離，避免將電磁干擾過多地導入弱電系統。

2.3.2 燃燒器控制

① 燃燒器控制輸出為繼電器常開觸點的兩端，無電源輸出。

② 繼電器觸點容量為10A/220VAC，使用時負載不應大于500W。

③ 燃燒器控制輸出可接燃燒器的啟?？刂贫耍部纱撛谌紵鞯碾娫椿芈分?。

2.3.3 加熱組控制

①控制輸出為繼電器常開觸點的兩端，無電源輸出。

②繼電器觸點容量為10A/220VAC，使用時負載不應大于500W。

③應外接適當功率的接觸器和漏電保護器驅動加熱組。

2.3.4水泵(或補水電磁閥)控制

① 水泵控制輸出為繼電器常開觸點的兩端，無電源輸出。通常將其串聯在水泵的供電回路中。

② 繼電器觸點容量為10A/220VAC，使用時負載不應大于500W。建議接線時在該繼電器回路串聯一個20A的保險絲作為過載保護。

③ 如水泵功率大于500W或要求使用三相供電時則應外接適當功率的接觸器和熱過載繼電器。

2.3.5電流輸出

本控制器具有一路4～20mA輸出通道，可以用來實現連續調節功能，可配接變頻器等設備。

三、顯示

本機配置的大型帶背光液晶顯示器具有豐富的顯示功能，可將控制器的運行狀態以及采集到的溫度、壓力、水位等狀態準確直觀地顯示出來。

3.1 控制器運行狀態顯示

在屏幕右上方顯示控制器目前所處的狀態。當控制器處于待命狀態時該位置顯示“”；當控制器處于運行狀態(燃燒器開始根據爐水溫度狀態工作)時該位置顯示“”；當控制器處于報警狀態(聯鎖停爐保護)時該位置顯示“”；當控制器處于參數設定狀態時該位置顯示“”。

3.2 水泵工作狀態顯示



水泵停止     水泵運行         水泵手動狀態

3.3 燃燒器狀態顯示



燃燒器停止 燃燒器小火                燃燒器大火

3.4 加熱組顯示

3.5 模擬量輸出顯示

3.6 模擬量輸入顯示



溫度顯示 壓力顯示（壓力變送器方式）

3.7 壓力顯示



低壓   中壓   高壓

3.8 水位顯示



鍋爐水位低于    鍋爐水位低于    鍋爐水位高于     鍋爐水位高于      水位傳感

極限低水位電極     低位電極        低位電極         高位電極   器故障

鍋爐水位低于極限低水位電極時水位顯示中“最低”字樣閃爍。

水位傳感器故障時，最高的顯示方塊對應超高電極的狀態；次高的顯示方塊對應高位電極的狀態；第三個顯示方塊對應低位電極的狀態；第四個顯示方塊對應極限低水位電極的狀態。通過觀察屏幕顯示可以很快地判斷出現故障的電極，方便用戶排除。

3.9 現在時間顯示

一般情況下，屏幕右側中間的顯示欄顯示“現在時間”。如下圖：

現在時間顯示

3.10 燃燒器累計工作時間調閱

不處于設定、報警狀態、不處于水泵手動操作時按“”鍵，屏幕左側中間的顯示欄顯示燃燒器累計工作時間并閃爍，停止操作數秒后控制器自動恢復原顯示。

3.11 故障報警顯示



報警代碼 報警名稱



四、基本操作

4.1 接通220V交流電源，蜂鳴器發出一聲提示音。

4.2 按“”鍵，蜂鳴器響一聲，控制器開機，液晶屏打開顯示。此時控制器處于待命狀態。

4.3 鍵盤

控制器開啟后，操作人員可通過鍵盤進行進入運行狀態(啟爐)、退出運行狀態(停爐)、水泵手動、設定時間等操作。通常司爐人員只要按“ ”鍵啟爐，再按“ ”鍵停爐即可，十分簡便。

4.4 在待命狀態下，按“”鍵，進入運行狀態，控制器根據開始控制燃燒器或加熱組的啟停和水泵等設備啟停。

4.5在運行狀態下，按“”鍵，退出運行狀態，控制器關閉燃燒器或加熱組及水泵。

4.6 在開機狀態下按“”鍵，液晶屏關閉顯示，控制器關機。

4.7水泵手動操作

可通過“”和“”鍵進行手動操作，詳見相應爐型的《快速操作指南》。

五、參數設定

控制器處于運行和待命狀態時都可進行非時間類參數設定。按“”鍵，控制器進入設定狀態。在設定狀態下，按“”鍵可選擇下一參數。當處于最后一個參數時按“”鍵，控制器退出設定狀態，同時本次設置的參數被保存。如不想保存本次設定的參數，可中途按“”鍵退出設定狀態。

在設定狀態下，按“”或“”鍵可對所選參數進行修改。如需調整的數值較大可按住“”或“”鍵不放，數據即會快速增減，直至按鍵被松開或參數達到極限值。

在待命狀態下，按“”鍵保持5秒，可進入時段和時間設定狀態。設定第一時段時，顯示“”，設定“啟動時間”時，顯示“”， 設定“停止時間”時，顯示“”。時間顯示窗顯示相應的數值。再按“”鍵可進入下一參數設置，其余時段的設置可依此類推，一共可設置4個時段。

    時間設置范圍為0.00～23.59。時段設置必須依照從0.00～23.59的次序，不允許倒錯、重疊。例如，將第一時段的“啟動時間”設為“8.00”，則其后的所有停啟時間均不能小于“8.00”。控制器根據此限制自動對定時參數進行檢查、修正。

時段的啟停時間可以相同，此時時段的長度為零，是無效時段。可以通過設置相同的啟停時間關掉多余不用的時段。

如4個時段都設為“啟動時間”等于“停止時間”，控制器會作無定時處理，全天都是啟動時間。

當前時間，使用24小時制。本機時鐘配有后備電源，外接交流電源切斷后，可保持走時。

六、運行與控制

詳見相應具體型號控制器的《快速操作指南》。

七、報警和連鎖保護

控制器開機后即不間斷地對壓力傳感器、水位傳感器、溫度傳感器以及自身電路進行檢測，發現報警信號立即發出聲光報警并聯鎖關閉燃燒器（或加熱組）和水泵?？刂破髯詣语@示報警信息，聯鎖停爐時同時顯示故障代碼。

報警時控制器內部蜂鳴器發出報警聲。按任意鍵可關閉報警聲。

控制器進入報警狀態后將自身鎖定，即使報警信號消失也不會自行退出報警狀態。操作人員排除報警后按“ ”鍵將控制器復位。

八、異常處理及故障排除。

8.1 通電無顯示

控制器得電后，發出一聲提示音。如無提示音請使用萬用表檢查電源進線端應有220V交流電壓、電源進線端上方的自恢復保險絲(FUSE1，C600 R150)兩端交流電壓應為0V。如上述兩項均正常請與我公司用戶服務部門聯系。

如有提示音，請按“ ”鍵，此時控制器應開機顯示。如無開機顯示，按鍵也無按鍵提示音，請與我公司用戶服務部門聯系并將此情況說明。

8.2 水泵不工作

請觀察屏幕顯示，水泵是否處于運行狀態。如屏幕上水泵無運行顯示，請觀察水位顯示是否為中水位或高水位、水泵是否處于手動狀態、控制器是否處于報警狀態等，因為在這些狀態下控制器將不會啟動水泵。

如屏幕上水泵有運行顯示，請使用萬用表檢查水泵控制輸出端子兩端是否有220V交流電壓，如有220V交流電壓請與我公司用戶服務部門聯系并將此情況說明；如無220V交流電壓，請檢查水泵供電回路是否正常。

8.3 燃燒器（或加熱組）不工作

請觀察屏幕顯示，燃燒器（或加熱組）是否處于運行狀態。如屏幕上燃燒器（或加熱組）無工作顯示，請觀察壓力顯示是否為高壓、溫度是否過高、控制器是否不處于運行狀態等，因為在這些狀態下控制器將不會啟動燃燒器（或加熱組）。

如屏幕上燃燒器（或加熱組）有工作顯示，請使用萬用表檢查燃燒器（或加熱組）控制輸出端子兩端是否有220V交流電壓，如有220V交流電壓則請與我公司用戶服務部門聯系并將此情況說明；如無220V交流電壓，請檢查燃燒器（或加熱組）供電回路是否正?；蛉紵鞅旧硎欠裉幱诒Ｗo鎖定狀態。
